返回索引


平口鉗與機床的連接請見第76頁

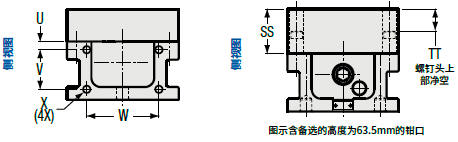

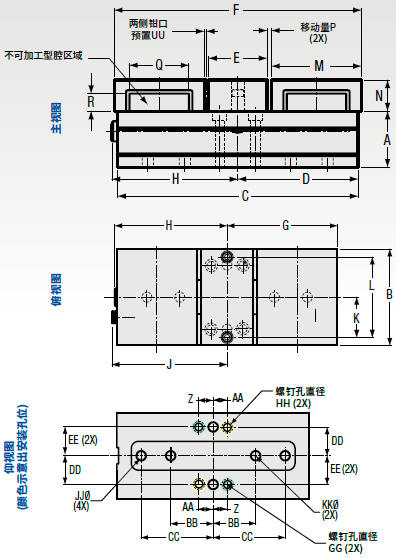

參數表 mm(in)
HD普通和液壓鉗
HDM6 HDHM6
A 79.375 79.375
B 152.400 152.400
C 339.725 339.725
D 169.875 169.875
E 82.550 82.550
F 349.250 349.250
G 174.625 174.625
H 177.800 174.630
J 182.040 –
K 63.500 63.500
L 127.000 127.000
M 127.000 127.000
N 43.891 43.891
O 152.400 152.400
P 6.350 6.350
Q 84.120 84.120
R 24.610 24.610
S 13.260 13.260
T (5/8)
內六角		 (7/16-20 UNF)
O型圈口
U 11.125 11.125
V 53.975 53.975
W 98.43 98.43
X M10 x 1.5 M10 x 1.5
Z 25.4 25.4
AA 25.000 25.000
BB 75.000 75.000
CC 127.000 127.000
DD 50.000 50.000
EE 50.8 50.8
GG 5/8-18 5/8-18
HH – –
JJ 15.875 15.875
KK 16.000 16.000
LL 77.770 82.550
MM 90.470 95.250
NN 23.830 23.830
OO 18.540 18.540
PP 30.630 30.630
QQ 331.770 336.550
RR 344.470 349.250
SS 60.960 60.960
TT 30.330 30.330
UU – 3.180
VV 7.92 4.78
鉗身重量 僅為 21.8kg
夾緊力kN
扭矩Nm HDM6 液壓MPa HDHM6
14 3.9 3.4 3.9
27 7.5 6.9 7.1
41 11.1 10.3 10.4
54 14.2 13.8 13.9
68 17.6 17.2 17.6
81 21.5 20.7 21.1
95 24.7 24.1 24.4
27.6 28.2
31.0 31.6
34.5 34.7
液壓排量18CC

返回索引     上一頁　第33頁　下一頁
